10.3.Visor de población

¿Cuantas personas viven aquí?

Nos han encargado realizar un mapa para poder saber cuanta gente vive en un zona de un 1km o 5km a la redonda --buffer-- o en cualquier zona que el usuario defina.

Nuestro mapa se centrará en España, però deberia ser exportable a cualquier otro país del mundo y ser facilmente escalable en un entorno cloud y preferiblemente serverless.

Sabemos

Que existe el formato FlatGeoBuf
Conocemos https://data.humdata.org/ que utiliza datos de https://www.kontur.io/ de mallas de població H3
Podemos descargar los geodatos de España https://data.humdata.org/dataset/kontur-population-spain pero también de hasta 248 paises hhttps://data.humdata.org/dataset?ext_geodata=1&res_format=Geopackage&q=Hexagon&sort=if(gt(last_modified%2Creview_date)%2Clast_modified%2Creview_date)%20desc&ext_page_size=25
Podemos utilizar el plugin de mapbox-gl-draw para dibujar puntos y polígonos
Podemos utilizar turfjs para calcular buffers, áreas y operaciones espaciales

Ejemplo mapa población

Paso 0:Visualizar datos

Descargamos y guardamos los datos datos/kontur_population_ES_20220630.fgb dentro del directorio /geoweb/datos/

Con Qgis podemos convertir de GeoPackage a FlatGeoBuf con EPSG:4326

Paso 1: Crear archivo poblacion.html dentro de /geoweb

Aprovechamos para:

Añadir libreria de flatgeobuf-geojson.min.js
Añadir libreria TurfJs
Añadir libreria y control de geocoder con parámetro countries=ES https://en.wikipedia.org/wiki/ISO_3166-1_alpha-2
Añadir utils.js

<html>

<head>
    <meta charset='utf-8' />
    <title>Población</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.css' rel='stylesheet' />

    <script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.min.js"></script>
    <link rel="stylesheet" href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.css" type="text/css">
    <script src="https://unpkg.com/flatgeobuf@3.24.0/dist/flatgeobuf-geojson.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/@turf/turf@6.5.0/turf.min.js"></script>

    <link href='css/estilobase.css' rel='stylesheet' />

     <script src='js/utils.js'></script>


    <script>
        //Añadir vuestor token y/o estilo !!
        var map;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
            map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v11',
                center: [2.16859, 41.3954],
                zoom: 12,
                attributionControl: false,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());

            map.addControl(
                new MapboxGeocoder({
                accessToken: mapboxgl.accessToken,
                mapboxgl: mapboxgl,
                collapsed:true,
                countries:'ES'
                }));

        } // final init
    </script>
</head>

<body onload="init()">
    <div id="map"></div>
</body>

</html>

Paso 2: Crear archivo poblacion.js dentro de /geoweb/js

Implementaremos funciones para llamar al archivo flatGeobuf de forma genérica y filtrando por caja de coordenadas

function getBounds() {
    const bounds = map.getBounds();
    var bbox = {
        minX: bounds.getWest(), //map.getBounds()._sw.ln
        minY: bounds.getSouth(), //map.getBounds()._sw.lat
        maxX: bounds.getEast(), //map.getBounds()._ne.lng
        maxY: bounds.getNorth(), //map.getBounds()._ne.lat
    };

    return bbox;
}

var datosH3Geojson;  // variable global

async function getFeaturesFGB(urlDatos, minZoom) {

    if (!map.getSource("mallaH3")) {

        map.addSource("mallaH3", {
            type: "geojson",
            data: null,
        });
        map.addLayer({
            id: "hexagonos",
            type: "fill",
            source: "mallaH3",
            minZoom: minZoom,
            paint: {
                "fill-color": "#0000ff",
                "fill-outline-color": "#ffffff",
                "fill-opacity": 0.1,  //trasparente
            },
        });


    }

     datosH3Geojson = { type: "FeatureCollection", features: [] };
    if (minZoom <= map.getZoom()) {

        var bbox = getBounds();

        var hexagonosH3GeoJson = flatgeobuf.deserialize(urlDatos, bbox);

        for await (let feature of hexagonosH3GeoJson) {

            datosH3Geojson.features.push(feature);
        }
        map.getSource("mallaH3").setData(datosH3Geojson);
    }else{
        map.getSource("mallaH3").setData(datosH3Geojson);
    }

    return datosH3Geojson;
}

Paso 3: Llamamos a la funcion getFeaturesFGB en poblacion.html

Llamamos a poblacion.js
Creamos dos variables , para parametrizar el archivo fgb i su límite de visualización

 var url = "./datos/kontur_population_ES_20220630.fgb";
 var minZoom = 10;

Llamos la función getFeaturesFGB des de los eventos del mapa: load,moveed,zoomend

<html>

<head>
    <meta charset='utf-8' />
    <title>Población</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.css' rel='stylesheet' />

    <script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.min.js"></script>
    <link rel="stylesheet" href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.css" type="text/css">
    <script src="https://unpkg.com/flatgeobuf@3.24.0/dist/flatgeobuf-geojson.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/@turf/turf@6.5.0/turf.min.js"></script>

    <link href='css/estilobase.css' rel='stylesheet' />

     <script src='js/utils.js'></script>
     <script src='js/poblacion.js'></script>

    <script>
        //Añadir vuestor token y/o estilo !!
        var map;
        var url = "./datos/kontur_population_ES_20220630.fgb";
        var minZoom = 10;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
            map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v11',
                center: [2.16859, 41.3954],
                zoom: 12,
                attributionControl: false,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());

            map.addControl(
                new MapboxGeocoder({
                accessToken: mapboxgl.accessToken,
                mapboxgl: mapboxgl,
                collapsed:true,
                countries:'ES'
                }));

            map.on("load", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("moveend", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("zoomend", function () {
                getFeaturesFGB(url, minZoom);
            });

        } // final init
    </script>
</head>

<body onload="init()">
    <div id="map"></div>
</body>

</html>

Probamos cambiar - "fill-opacity": 1 - en getFeaturesFGB

Paso 4: Añadimos el plugin para dibujar geometrías mapbox-gl-draw

Vemos información del plugin

Web https://github.com/mapbox/mapbox-gl-draw

Ejemplo https://docs.mapbox.com/mapbox-gl-js/example/mapbox-gl-draw/

API https://github.com/mapbox/mapbox-gl-draw/blob/main/docs/API.md

Para añadir la librerías:

<script src='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.js'></script>
<link rel='stylesheet' href='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.css' type='text/css' />

Dentro de poblacion.html

Llamaremos a la libreria mapbox-gl-draw
La añadimos como un control
Activamos opciones de dibujar: Puntos, Polígonos y Borrar

<html>

<head>
    <meta charset='utf-8' />
    <title>Población</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.css' rel='stylesheet' />

    <script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.min.js"></script>
    <link rel="stylesheet" href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.css" type="text/css">

    <script src='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.js'></script>
    <link rel='stylesheet' href='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.css' type='text/css' />

    <script src="https://unpkg.com/flatgeobuf@3.24.0/dist/flatgeobuf-geojson.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/@turf/turf@6.5.0/turf.min.js"></script>

    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/utils.js'></script>
    <script src='js/poblacion.js'></script>

    <script>
        //Añadir vuestor token y/o estilo !!
        var map;
        var url = "./datos/kontur_population_ES_20220630.fgb";
        var minZoom = 10;
        var draw;

        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
            map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v11',
                center: [2.16859, 41.3954],
                zoom: 12,
                attributionControl: false,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());

            map.addControl(
                new MapboxGeocoder({
                    accessToken: mapboxgl.accessToken,
                    mapboxgl: mapboxgl,
                    collapsed: true,
                    countries: 'ES'
                }));

            draw = new MapboxDraw({
                displayControlsDefault: false,
                controls: {
                    point: true,
                    polygon: true,
                    trash: true
                }
            });
            map.addControl(draw);

            map.on('draw.modechange', function (e) {
                //solo una geometria en el mapa
                var ff = draw.getAll();
                if (ff.features.length == 2) {
                    draw.delete(ff.features[0].id);
                }
            });

            map.on("load", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("moveend", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("zoomend", function () {
                getFeaturesFGB(url, minZoom);
            });

        } // final init
    </script>
</head>

<body onload="init()">
    <div id="map"></div>
</body>

</html>

Paso 5: Funcion asíncrona creaBuffer y funcion borraBuffer

Vamos a poblacion.js y creamos la funcion generica para crear un buffer con tufjs

Utilizaremos esta función de Turfjs

https://turfjs.org/docs/#buffer

async function creaBuffer(featurePunto, distancia, unidades) {

    if (!map.getSource("buffer")) {

        map.addSource("buffer", {
            type: "geojson",
            data: null,
        });
        map.addLayer({
            id: "buffer",
            type: "fill",
            source: "buffer",
            paint: {
                "fill-color": "#3bb2d0",
                "fill-outline-color": "#ffffff",
                "fill-opacity": 0.4, //trasparente
            },
        });

    }

    var bufferFeature = turf.buffer(featurePunto, distancia, {
        units: unidades
    });
    var bufferGeojson = turf.featureCollection([bufferFeature]);
    map.getSource("buffer").setData(bufferGeojson);

    return bufferFeature;

}

function borraBuffer(){

    if (map.getSource("buffer")) {
        map.getSource("buffer").setData( {
            type: "FeatureCollection",
            features: []
        });
    }

}

Paso 6: Funcion asíncrona calculaPoblacion

Vamos a poblacion.js y creamos la funcion calcular la población Utilizando Turfjs calcularemos la población proporcionalmente según el área intersectada entre el polígon o buffer creado por el usuario y los hexágonos contenidos

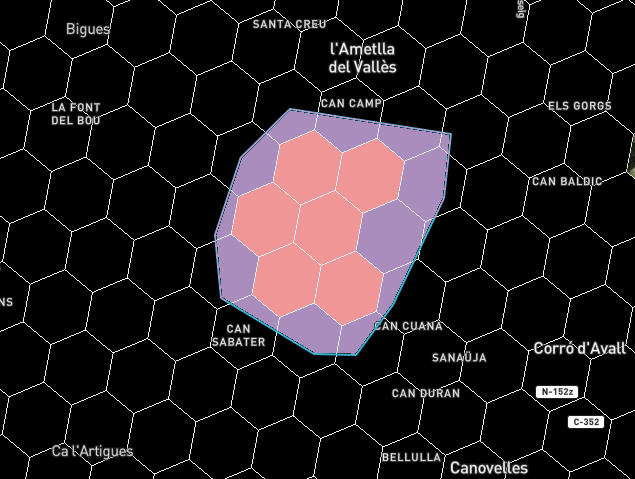

Aproximación por intersección propocional (la nuestra) alt text

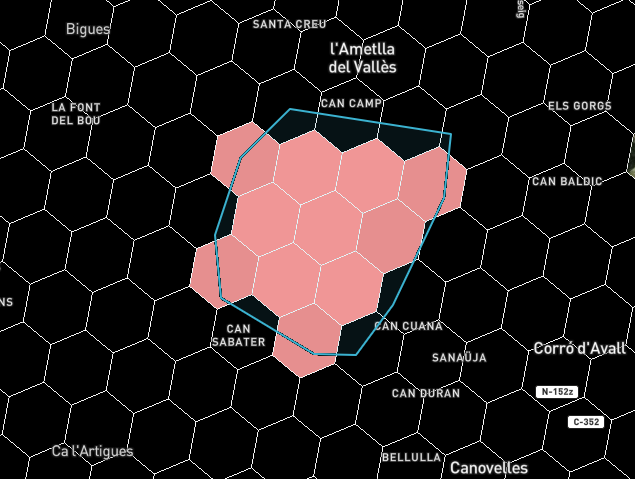

Aproximación por centroide alt text

Para calcular la proporción de población haremos

AreaHexágono ---> PoblacionHexágono

AreaInterseccion --->  X

X= (AreaInterseccion * PoblacionHexágono) / AreaHexágono

Utilizaremos estas funciones de Turfjs

https://turfjs.org/docs/#area

https://turfjs.org/docs/#booleanWithin

https://turfjs.org/docs/#booleanIntersects

https://turfjs.org/docs/#intersect

async function calculaPoblacion(geometriaMapa) {

    var poblacion = 0;
    var areaGeometriaMapa = turf.area(geometriaMapa);
    for (var i = 0; i < datosH3Geojson.features.length; i++) {


        if (turf.booleanWithin(datosH3Geojson.features[i], geometriaMapa)) {
            poblacion = poblacion + datosH3Geojson.features[i].properties.population;

        } else if (turf.booleanIntersects(datosH3Geojson.features[i], geometriaMapa)) {
            var poblacionHexagono = datosH3Geojson.features[i].properties.population;
            var areaHexagono = turf.area(datosH3Geojson.features[i]);
            var geometriaIntersecion = turf.intersect(datosH3Geojson.features[i], geometriaMapa);
            var areaIntersecion = turf.area(geometriaIntersecion);

            /*
            console.info("poblacionHexagono",poblacionHexagono);
            console.info("areaHexagono",areaHexagono);
            console.info("geometriaIntersecion",geometriaIntersecion);
            console.info("areaIntersecion",areaIntersecion);
            console.info("calculo poblacion",parseInt(areaIntersecion * poblacionHexagono / areaHexagono));
            */
            poblacion = poblacion + parseInt(areaIntersecion * poblacionHexagono / areaHexagono);

        }

    }

    return {"poblacion":poblacion,"area":(areaGeometriaMapa/1000000).toFixed(2)};

}

Paso 7: Funcion gestionCalculoPoblacion

Vamos a poblacion.js y creamos la funcion gestionCalculoPoblacion, para gestionar

Si el usuario ha dibujado un punto y tenemos que crear un buffer
Si el usuario ha dibujado un polígono
El nivel de zoom en que estamos trabajando

function gestionCalculoPoblacion(feature,minZoom){

    if (minZoom <= map.getZoom()) {

        if(feature.geometry.type =="Polygon"){
            calculaPoblacion(feature).then(function(resultado){
            document.getElementById('pop').innerHTML="Población:<b>"+resultado.poblacion+"</b><br>Área:<b>"+resultado.area+"</b>Km<sup>2</sup>";
            });
           }

           if(feature.geometry.type =="Point"){
            creaBuffer(feature,1000, 'meters').then(function(bufferFeature){

                calculaPoblacion(bufferFeature).then(function(resultado){

                document.getElementById('pop').innerHTML="Población:<b>"+resultado.poblacion+"</b><br>Área:<b>"+resultado.area+"</b>Km<sup>2</sup>";
                });

            });
           }

    }else{

        document.getElementById('pop').innerHTML="Cálculo de población a partir de zoom <b>"+minZoom+"</b>";
    }

}

Paso 8: Llamos gestionCalculoPoblacion en eventos del draw

Vamos a poblacion.html llamamos la funcion gestionCalculoPoblacion en

Al dibujar un geometria , evento draw.create
Al actualizar una geometria, evento draw.update

Tambien creamos un <div> para mostrar los resultados

<html>

<head>
    <meta charset='utf-8' />
    <title>Población</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.11.0/mapbox-gl.css' rel='stylesheet' />

    <script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.min.js"></script>
    <link rel="stylesheet" href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-geocoder/v5.0.0/mapbox-gl-geocoder.css" type="text/css">

    <script src='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.js'></script>
    <link rel='stylesheet' href='https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.3.0/mapbox-gl-draw.css' type='text/css' />

    <script src="https://unpkg.com/flatgeobuf@3.24.0/dist/flatgeobuf-geojson.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/@turf/turf@6.5.0/turf.min.js"></script>

    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/utils.js'></script>
    <script src='js/poblacion.js'></script>

    <script>
        //Añadir vuestor token y/o estilo !!
        var map;
        var url = "./datos/kontur_population_ES_20220630.fgb";
        var minZoom = 10;
        var draw;

        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
            map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v11',
                center: [2.16859, 41.3954],
                zoom: 12,
                attributionControl: false,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());

            map.addControl(
                new MapboxGeocoder({
                    accessToken: mapboxgl.accessToken,
                    mapboxgl: mapboxgl,
                    collapsed: true,
                    countries: 'ES'
                }));

            draw = new MapboxDraw({
                displayControlsDefault: false,
                controls: {
                    point: true,
                    polygon: true,
                    trash: true
                }
            });
            map.addControl(draw);

            map.on('draw.modechange', function (e) {
                //solo una geometria en el mapa
                var ff = draw.getAll();
                if (ff.features.length == 2) {
                    draw.delete(ff.features[0].id);
                    borraBuffer();
                }
            });

            map.on("load", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("moveend", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on("zoomend", function () {
                getFeaturesFGB(url, minZoom);
            });

            map.on('draw.create',function(e){
                gestionCalculoPoblacion(e.features[0],minZoom);
            });

            map.on('draw.update',function(e){
                gestionCalculoPoblacion(e.features[0],minZoom);
            });


        } // final init
    </script>
</head>

<body onload="init()">
    <div class="panelTopIzquierda">
        <label id="pop"></label>
    </div>
    <div id="map"></div>
</body>

</html>

¿Podemos añadir canviar a projection:globe el mapa

¿Podemos canviar el mapa a 3D?

¿Podemos cambiar dinamicamente el valor del buffer a 5000 metros?

¿Podemos que la malla h3 sea visible o no para el usuario?

¿Podemos ver popup de los hexágonos, por algo hemos añadido la librería utils,no?

¿Añadimos Titulo?

¿Probamos con otro país?

¿Convertimos a PWA?

¿Subimos el ejemplo al GitHub?

    git pull
    git add .
    git commit -m "població"
    git push

Saber más ...

Añadir un capa WMS a Mapbox GL, exemplo funcion addWMS()

Con WMS del servicio EFFIS - European Forest Fire Information System

function addWMS() {


  map.addSource('wms-incencios', {
    'type': 'raster',
    'tiles': [
      'https://maps.wild-fire.eu/gwis?time=2023-02-04%2F2023-02-05&bbox={bbox-epsg-3857}&format=image/png&service=WMS&version=1.1.1&request=GetMap&srs=EPSG:3857&transparent=true&width=512&height=512&layers=modis.hs'
    ],
    'tileSize': 512
  });
  map.addLayer(
    {
      'id': 'wms',
      'type': 'raster',
      'source': 'wms-incencios',
      'paint': {}
    },

  );

}
