5.3.Visor de rutas

Introducción

Utilizando el mapa 3D vamos a crear un pequeño visor de rutas
Dentro del directorio de /geoweb/datos tenmos el archivo rutas.geojson que contiene tres cuatro rutas

Visor de rutas

Paso 1: Con VSCODE abrimos mapa3d.html i lo guardamos cómo mapa-rutas3d.html

Cambiamos el título
Cambiamos center y zoom para abrir mapa sobre una ruta

    <html>
    <head>
    <meta charset='utf-8' />
    <title>Mapa rutas 3D</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/3d.js'></script>
    <script>
        //Añadir vuestor token!!
        var map;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v10',
                center: [1.77878, 41.60044],
                zoom: 14,
                attributionControl: false,
                pitch: 45,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({ compact: true }));
            map.addControl(new mapboxgl.NavigationControl());

            map.on('load', function () {
             add3D();

            }); //fin onload

        } // final init
    </script>
    </head>

    <body onload="init()">

        <div id="map"></div>
    </body>

    </html>

Paso 2: Creamos archivo rutas.js

Dentro de nuestro directorio /geoweb/js/ creamos el archivo rutas.js, dónde crearemos funciones especificas de nuestro proyecto
Creamos la función addRutas()

   function addRutas() {

            var url = 'datos/rutas.geojson';
            map.addSource('rutas', { type: 'geojson', data: url});

                 map.addLayer({
            'id': 'route',
            'type': 'line',
            'source': 'rutas',
            'layout': {
            'line-join': 'round',
            'line-cap': 'round'
            },
            'paint': {
            'line-color': '#ff0000',
            'line-width': 3
            }
            });

} //fin funcion

Paso 3: Llamar función addRuta

Llamamos a la función addRuta() y cambiamos coordenadas iniciales y nivel de zoom del mapa para empezar encima de una ruta

    <html>
    <head>
    <meta charset='utf-8' />
    <title>Mapa rutas 3D</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/3d.js'></script>
    <script src='js/rutas.js'></script>
    <script>
        //Añadir vuestor token!!
        var map;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v10',
                center: [1.77878, 41.60044],
                zoom: 14,
                attributionControl: false,
                pitch: 45,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({ compact: true }));
            map.addControl(new mapboxgl.NavigationControl());

            map.on('load', function () {
             add3D();
             addRutas();

            }); //fin onload

        } // final init
    </script>
    </head>

    <body onload="init()">

        <div id="map"></div>
    </body>

    </html>

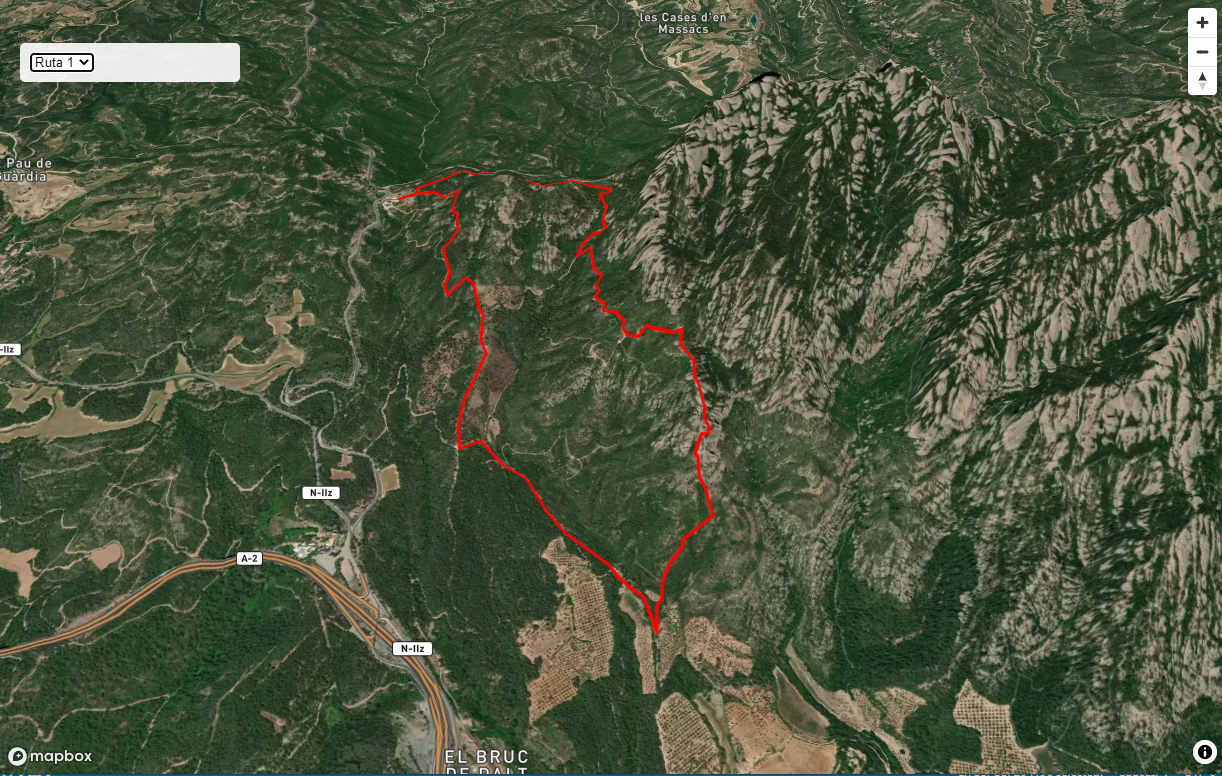

Visualizamos mapa

Paso 4: Opciones de seleción

Vamos a crear una funcionalidad para hacer zoom a las tres rutas
Creamos un elementos HTML de tipo <select> para poder seleccionar una ruta

<html>
    <head>
    <meta charset='utf-8' />
    <title>Mapa rutas 3D</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/3d.js'></script>
    <script src='js/rutas.js'></script>
    <script>
        //Añadir vuestor token!!
        var map;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v10',
                center: [1.77878, 41.60044],
                zoom: 14,
                attributionControl: false,
                pitch: 45,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({ compact: true }));
            map.addControl(new mapboxgl.NavigationControl());

            map.on('load', function () {
             add3D();
             addRutas();

            }); //fin onload

        } // final init
    </script>
    </head>

    <body onload="init()">
        <div class="panelTopIzquierda">
            <select onChange="zoomToRutas(this.value)">
                <option selected value="14/41.60044/1.77878">Ruta 1</option>
                <option value="12.96/41.76589/2.30274">Ruta 2</option>
                <option value="13.04/42.31892/3.26054">Ruta 3</option>
            </select>
         </div>
        <div id="map"></div>
    </body>

    </html>

Paso 6: Función de zoomToRutas

Añadimos a rutas.js la funcion zoomToRutas()
Utilizamos método https://docs.mapbox.com/mapbox-gl-js/api/map/#map#flyto

   function zoomToRutas(valores) {

    var coord = valores.split("/");

    map.flyTo({
            center: [coord[2], coord[1]],
            zoom: coord[0]
        });

    } //fin funcion

alt text

¿Subimos el ejemplo al GitHub?

    git pull
    git add .
    git commit -m "visor rutas"
    git push

Saber más ..

Añadir DEM externo a 3d.js

Mapbox utiliza un DEM de 10m y de 30 m según zonas del mundo
El ICGC publica uno de 2m para Catalunya https://openicgc.github.io/
Modificamos la función add3D()
Añadimos nueva función changeTerrain() para poder recibir un valor y acticar el terreno de MapBox, el del ICGC o ninguno.

  function add3D(terreno) {

    map.addSource('mapbox-dem', {
        'type': 'raster-dem',
        'url': 'mapbox://mapbox.mapbox-terrain-dem-v1',
        'tileSize': 512,
        'maxzoom': 14
    });

    map.addSource('icgc-dem', {
        'type': 'raster-dem',
        "tiles": [
        "https://tilemaps.icgc.cat/tileserver/tileserver.php/terreny_icgc_2m_rgb/{z}/{x}/{y}.png"
      ],
        'tileSize': 512,
        'maxzoom': 14
    });

   map.setFog({});

   /* codigo para comentar
    map.setTerrain({
        'source': 'mapbox-dem',
        'exaggeration': 1.5
    });
    */

   map.addLayer({
        'id': '3d-buildings',
        'source': 'composite',
        'source-layer': 'building',
        'filter': ['==', 'extrude', 'true'],
        'type': 'fill-extrusion',
        'minzoom': 15,
        'paint': {
            'fill-extrusion-color': '#aaa',
            'fill-extrusion-height': ['get', 'height'],
            'fill-extrusion-opacity': 0.9
        }
    });


   changeTerrain(terreno);


} //fin funcion

function changeTerrain(terreno){

    if(terreno){
        map.setTerrain({
            'source': terreno,
            'exaggeration': 1.5
        });
    }else{
        map.setTerrain(null);
    }

} //fin funcion

Paso 6:Llamamos a la función en el HTML , pasando el parámetro

    <html>
    <head>
    <meta charset='utf-8' />
    <title>Mapa 3D</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
    <link href='css/estilobase.css' rel='stylesheet' />

    <script src='js/3d.js'></script>
    <script>
        //Añadir vuestor token!!
        var map;
        function init() {
            mapboxgl.accessToken =
                'pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'mapbox://styles/mapbox/satellite-streets-v10',
                center: [2.16859, 41.3954],
                zoom: 12,
                attributionControl: false,
                pitch: 45,
                hash: true
            });

            map.addControl(new mapboxgl.AttributionControl({ compact: true }));
            map.addControl(new mapboxgl.NavigationControl());

            map.on('load', function () {
             add3D('icgc-dem'); //mapbox-dem  o null

            }); //fin onload

        } // final init
    </script>
    </head>

    <body onload="init()">

        <div id="map"></div>
    </body>

    </html>

Comparamos zona Montserrat

¿Cómo haríamos para poner una opción para activar/desactivar vista 3D y seleccionar el DEM Mapbox i el ICGC?

Sabémos que map.setTerrain(null) desactiva el 3D

    <div>
        <input type="radio" onClick="changeTerrain(this.value)"  name="dem" value="mapbox-dem">Mapbox <br>
        <input type="radio" onClick="changeTerrain(this.value)" checked name="dem" value="icgc-dem">ICGC <br>
        <input type="radio"  onClick="changeTerrain(null)"  name="dem" >2D
      </div>
