6.1.Mapas personalizados con Maputnik y MapBox GL JS

Introducción

  • Podemos trabajar con la libreria MapBox GL JS sin utilizar los estilos de Mapbox

  • Si la versión de la libreria és anterior a la v2 tampoco haria falta especificar el Access Token

  • Podemos editar estilos sin utilizar MapBox Studio, directamente con Maputnik

alt text

https://maputnik.github.io/

¿ Cuando utilizar los servicios de MapBox?

  • Cuando tenemos un dataset grande.Mapbox nos ofrece hasta 300mb por archivo

  • Cuando necesitamos utilitzar alguno de sus servicios (geocoding, routing) o sus estilos

  • Cuando necesitamos alta disponibilidad

¿ Cuando NO utilizar los servicios de MapBox?

  • Cuando necesito trabajor con cartografia oficial
  • Cuando tengo dataset pequeños (< 50.000 geometrias)
  • Cuando solo visualizo terceros servicios

¿Dónde podemos encontrar estilos vector-tiles?

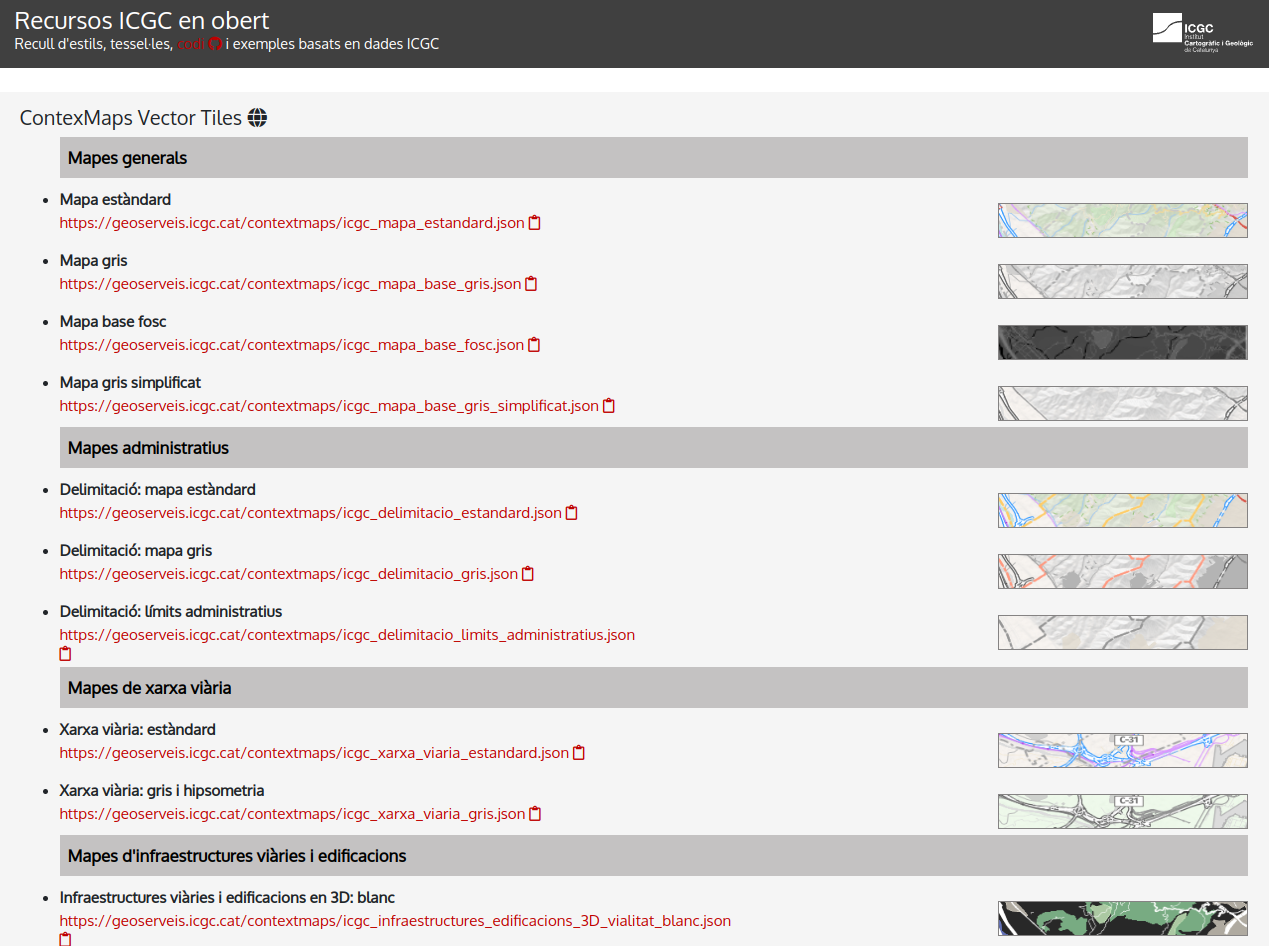

OpenICGC.

  • Es un web con recursos y servicios open del Institut Cartográfic i Geològic de Catalunya

  • Presenta estilos y bases Vector Tiles mundiales dónde fusiona datos OSM y del ICGC en un esquema de OpenMapTiles

https://openicgc.github.io/

alt text

Mapa estilo ICGC

<html>
<head>
    <meta charset='utf-8' />
    <title>Topogáfico</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
     <link href='css/estilobase.css' rel='stylesheet' />
    <script>
        var map;
        function init() {

            mapboxgl.accessToken ='pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
               map = new mapboxgl.Map({
                container: 'map',
                style: 'https://geoserveis.icgc.cat/contextmaps/icgc_mapa_base_gris_simplificat.json',
                center: [2.16859, 41.3954],
                zoom: 13,
                hash: true,
                pitch: 45,
                attributionControl: false
            });
            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());


        }
    </script>
</head>
<body onload="init()">
    <div id='map'></div>
</body>
</html>

Editar estilo con Maputnik

Mapa estilo propio

  • Creamos archivo mapbox-miestilo2.html
<html>
<head>
    <meta charset='utf-8' />
    <title>Mi estilo</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
     <link href='css/estilobase.css' rel='stylesheet' />
    <script>
        var map;
        function init() {

            mapboxgl.accessToken ='pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'datos/miestilo.json', // o 'datos/miestilo.json'
                center: [2.16859, 41.3954],
                zoom: 13,
                hash: true,
                pitch: 45,
                attributionControl: false
            });
            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());


        }
    </script>
</head>
<body onload="init()">
    <div id='map'></div>
</body>
</html>

Añadir datos propios GeoJson

Para archivos muy grandes no es recomendable

  • Añadimos un GeoJson local , como un nuevo source

GeoJSON

Es el constructor principal del mapa https://docs.mapbox.com/mapbox-gl-js/style-spec/#sources-geojson

<html>
<head>
    <meta charset='utf-8' />
    <title>Mi estilo</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <script src='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.js'></script>
    <link href='https://api.mapbox.com/mapbox-gl-js/v2.12.0/mapbox-gl.css' rel='stylesheet' />
     <link href='css/estilobase.css' rel='stylesheet' />
    <script>

        var map;
        function init() {

            mapboxgl.accessToken ='pk.eyJ1IjoiZ2lzbWFzdGVybTIiLCJhIjoiY2plZHhubTQxMTNoYzMza3Rqa3kxYTdrOCJ9.53B1E6mKD_EQOVb2Y0-SsA';
             map = new mapboxgl.Map({
                container: 'map',
                style: 'datos/miestilo.json',
                center: [2.16859, 41.3954],
                zoom: 13,
                hash: true,
                pitch: 45,
                attributionControl: false
            });
            map.addControl(new mapboxgl.AttributionControl({
                compact: true
            }));
            map.addControl(new mapboxgl.NavigationControl());

            map.on('load', function () {
                map.addSource("carrils-bici", {
                    type: "geojson",
                    data: "datos/carrils-bici.geojson"
                }); //fin map source

                map.addLayer({
                    id: "carrils-bici-layer",
                    type: "line",
                    source: "carrils-bici",
                    layout: {
                        "line-join": "round",
                        "line-cap": "round"
                    },
                    paint: {
                        "line-color": "#FF0000",
                        "line-width": 8
                    }
                }); //fin add layers
            }); //Fin load mapa


        }
    </script>
</head>
<body onload="init()">
    <div id='map'></div>
</body>
</html>

¿Ponemos la proyección globe?

Creamos archivo js/carriles.js" y funcion "addCarriles() movemos el código d añadir los carriles?

Subimos el ejemplo al GitHub

    git pull
    git add .
    git commit -m "mi mapa bàsico"
    git push
